Генераторные выключатели
HEC 7/8
Элегазовое генераторное распределительное устройство HEC 7/8 разработано специально для крупных атомных, тепловых и гидроэлектростанций. Оно обладает самой высокой коммутационной способностью в мире среди элегазовых выключателей с токами отключения до 210 кА.
Кроме того, HEC 7/8 идеально подходит для замены существующих воздушных выключателей и для реконструкции энергоблоков.
Все основные компоненты распредустройства, такие как дугогасительная камера, разъединитель, а также привод и оборудование для контроля и управления, смонтированы на общей полюсной раме. Дополнительные компоненты, такие как заземляющие ножи, измерительные трансформаторы тока и напряжения, защитные конденсаторы и ОПН, устанавливаются в пофазный корпус и могут быть поставлены комплектно.
Междуфазное расстояние ЭГРУ может быть выбрано в соответствии с существующими токопроводами.
Отличительные особенности
наибольшая отключающая способность в мире среди элегазовых выключателей
внутренняя и наружная установка
пригоден для крупных электростанций
Конкурентные преимущества
компактное комплектное распределительное устройство
референц поставок по всему миру
естесственное охлаждение до 28 000 А
техническое обслуживание через 15 лет (или 10 000 циклов В-О)
HEC 9
Элегазовое генераторное распределительное устройство HEC 9 разработано специально для крупнейших атомных, тепловых и гидроэлектростанций. Оно обладает наибольшей отключающей способностью в мире среди элегазовых выключателей для токов короткого замыкания до 250 кА.
Кроме того, HEC 9 идеально подходит для замены мощных воздушных выключателей при реконструкциях энергоблоков.
Все основные компоненты распредустройства, такие как дугогасительная камера, разъединитель, а также привод и оборудование для контроля и управления, смонтированы на общей полюсной раме. Дополнительные компоненты, такие как заземляющие ножи, измерительные трансформаторы тока и напряжения, защитные конденсаторы и ОПН, устанавливаются в пофазный корпус и могут быть поставлены комплектно.
Отличительные особенности
наибольшая отключающая способность в мире среди элегазовых выключателей
внутренняя и наружная установка
пригоден для самых крупных электростанций
Конкурентные преимущества
компактное комплектное распределительное устройство
техническое обслуживание через 20 лет (или 5 000 циклов В-О)
HECPS-S
Комплектное распредустройство HECPS-3/5S по своим характеристикам соответствует самым требовательным гидроаккумулирующим электростанциям (ГАЭС) по всему миру. Благодаря превосходному исполнению и своей высочайшей надежности , оно обеспечивает все основные и дополнительные функции управления.
Отдельные компоненты полностью комплектного распредустройства HECPS-3/5S могут быть размещены в трех отдельных модулях: модуль генераторного выключателя, модуль 5-фазного разъединителя и модуль электрического торможения.
Все компоненты каждого модуля, такие как дугогасительная камера, разъединитель, а также привод и оборудование для контроля и управления, смонтированы на общей полюсной раме. Дополнительные компоненты, такие как заземляющие ножи, пусковой разъединитель, измерительные трансформаторы тока и напряжения, защитные конденсаторы и ОПН, устанавливаются в пофазный корпус и поставлятся комплектно.
Отличительные особенности
предназначено специально для ГАЭС
единый шкаф управления с мнемосхемой для всех компонентов , полностью собранный и испытанный на заводе
один 5-фазный линейный и фазоповоротный разъединитель, выключатель электрического торможения, пусковой разъединитель для статического преобразователя частоты и запуска от соседнего блока
Конкурентные преимущества
комплектное распредустройство соответствующее самым требовательным гидроаккумулирующим электростанциям
высочайшая надежность за счет применения компонентов ЭГРУ HECS
техническое обслуживание через 20 лет (или 20 000 циклов В-О)
HECS
Благодаря своим компактным стандартизированным габаритным размерам ЭГРУ HECS может быть легко установлено на электростанциях всех типов. Применение современных технологий в сочетании с компактностью делают ЭГРУ HECS идеальным решением при модернизации станций и замене существующего оборудования.
Все основные компоненты распредустройства, такие как дугогасительная камера, разъединитель, а также привод и оборудование для контроля и управления, смонтированы на общей полюсной раме. Дополнительные компоненты, такие как заземляющие ножи, пусковой разъединитель, измерительные трансформаторы тока и напряжения, защитные конденсаторы и ОПН, устанавливаются в пофазный корпус и могут быть поставлены комплектно.
Междуфазное расстояние ЭГРУ может быть выбрано в соответствии с существующими токопроводами.
Отличительные особенности
алюминиевый пофазный корпус
внутренняя и наружная установка
поставляется в полностью собранном и испытанном виде
Конкурентные преимущества
компактное комплектное распределительное устройство
естественное охлаждение до 23 000 А
техническое обслуживание через 20 лет (или 20 000 циклов В-О)
HECS-R
HECS-R - самый компактный элегазовый генераторный выключатель, предназначенный преимущественно для модернизации и замены существующего оборудования. Все три полюса выключателя вместе с гидропружинным приводом, элементами контроля и управления смонтированы на общей раме. Междуфазное расстояние может быть выбрано в соответствии с существующими токопроводами.
Благодаря превосходному исполнению и своей высочайшей надежности, генераторный выключатель HECS-R способствует повышению уровня безопасности и эффективности на всех электростанциях с блоками мощностью 80 - 300 МВт.
Выключатель может быть как открытого, так и шкафного исполнения,
Отличительные особенности
компактные размеры
внутренняя установка
поставляется в полностью собранном и испытанном виде
Конкурентные преимущества
простая установка, низкие затраты на монтаж
отсутствие дополнительного вспомогательного оборудования
техническое обслуживание через 20 лет (или 20 000 циклов В-О)

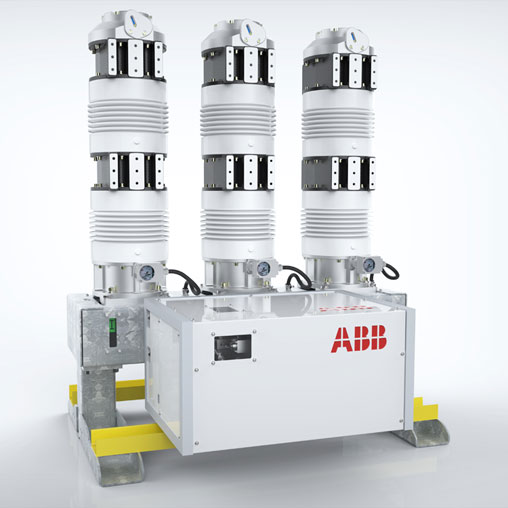

HVR-63
Элегазовый генераторный выключатель HVR-63XS / HVR-63S предназначен для энергоблоков небольшой мощности и, благодаря простому и быстрому монтажу, он одинаково хорошо подходит для реконструкции станций и для замены существующего оборудования.
Все три полюса выключателя вместе с гидропружинным приводом, элементами контроля и управления смонтированы на общей раме. Выключатель HVR-63XS / HVR-63S может быть как открытого, так и шкафного исполнения, междуфазное расстояние может быть выбрано в соответствии с существующими токопроводами.
Отличительные особенности
горизонтальное или вертикальное расположение привода
внутренняя установка
поставляется в полностью собранном и испытанном виде
Конкурентные преимущества
механический визуальный индикатор износа контактов
малая занимаемая площадь установки
отсутствие дополнительного вспомогательного оборудования
техническое обслуживание через 20 лет (или 10 000 циклов В-О)
Принадлежности
Комплект гибкого соединения обеспечивает разъемное (болтовое) соединение между токоведущими частями генераторного выключателя и шинами токопровода.
Гибкое соединение разрабатывается с учетом:
пропускания номинальных длительных токов
пропускания токов термической стойкости
выполнения требований электрической прочности
компенсации температурных расширений
стойкости при электродинамических усилиях
обеспечения надежного и устойчивого контакта
Гибкое соединение от АББ:
прошло типовые испытания в составе генераторных выключателей
разработано с учетом минимальных воздушных промежутков
имеет посеребряные контактные поверхности для обеспечения низкого переходного сопротивления
разработано с учетом возможности демонтажа трансформаторов тока
